在現代電子設備中，CR2032鈕扣電池廣泛應用于手表、計算器、遙控器以及一些電子產品中。很多客戶可能會遇到需要焊接CR2032電池腳或者加上引線端子的問題，尤其電力電氣行業、汽車電子行業、工業計算機行業、儲能行業、醫療電子等。

“唐輝電子”不僅有松下電池CR2032，還可以為客戶提供焊接CR2032電池腳或者加上引線端子。

焊接CR2032電池腳或者加上引線端子雖然聽起來簡單，但實際上涉及到許多細節和技術要點。本文將從基礎知識、常見問題、操作技巧和安全注意事項等方面，系統講解CR2032電池焊腳及加上引線端子的相關內容，幫助工程師們理解和掌握這項技能。

很多客戶可能會遇到需要焊接CR2032電池腳或者加上引線端子的問題，尤其電力電氣行業、汽車電子行業、工業計算機行業、儲能行業、醫療電子等。

貼片式引腳1：CR2032-WH20035

加引線端子：CR2032-LH20188

以上3款是我們常備現貨的定制物料，工程師可以直接拿來使用。如需其他規格也可以聯系我們，根據您的圖紙定制。聯系人：周生 138 1669 1297（微信同號）

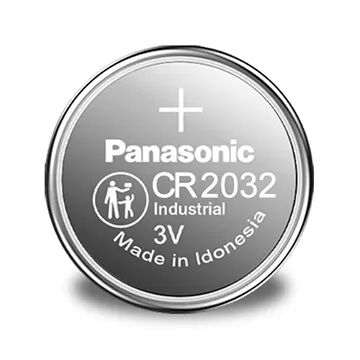

1.什么是CR2032電池？

CR2032是一種常見的鋰離子鈕扣電池，尺寸為直徑20毫米，高度3.2毫米。其主要特點是容量較大，電壓為3伏，適合低功耗設備使用。由于體積小巧、能量密度高，它成為許多便攜電子設備的首選電源。

2.為什么需要焊接CR2032電池腳？

雖然大部分CR2032電池自帶金屬觸點，但在某些應用中，用戶需要將其焊接到電路板或引線，以實現更穩固的連接。特別是電力電氣行業、汽車電子行業、工業計算機行業、儲能行業、醫療電子等。為了提高連接的可靠性與耐用性，通常會對電池進行焊接處理。焊腳能夠確保電池與電路的電氣連接穩定，減少因振動或使用頻繁導致的接觸不良。

3.CR2032電池腳的類型和材質

通常，焊接用的CR2032電池腳是由鍍鎳銅線或銅箔制成，這些金屬具有良好的導電性和一定的機械強度。焊腳的形狀可以是引線式，也可以是貼片式。焊腳的設計應考慮到與電池接觸的面積和焊接的便捷性。

1.為什么焊接時容易損壞電池？

CR2032電池內部含有易燃的電解液和化學物質，溫度過高或焊接時間過長，會導致電池內部反應異常甚至爆炸或泄漏。焊接時的溫度若控制不當，也會引起電池外殼變形或損壞。

2.如何避免焊接過程中出現短路？

短路通常發生在焊接過程中引線或焊錫流到電池正負極之間，造成電極短路。為了避免這種情況，應使用絕緣材料隔離焊接區域，控制焊錫用量，確保焊接點干凈整潔。

3.怎樣判斷焊接是否成功？

焊接成功的電池腳應牢固焊接在電池上，沒有明顯的空鼓或焊錫橋。連接應緊密，導電性良好。在測試時，電路應正常工作，沒有異常發熱或電流異常。

1.選擇合適的工具和材料

-必備工具：細尖焊槍（溫度控制在250℃左右）、焊錫絲、鑷子、小剪刀、絕緣帶或熱縮管。

-材料：高品質的焊錫絲，含有松香的焊錫更易操作。焊腳應選用導電性良好的金屬材料，且表面經過鍍鎳或其他防氧化處理。

2.預處理工作

在焊接之前，應對電池和焊腳進行清潔，確保無油污、氧化層或塵埃。可以用酒精輕拭，確保焊接區域干凈。

3.焊接步驟

-第一步：將焊腳預先剪裁成適合的長度，確保焊接區域的空間合理。

-第二步：用鑷子夾緊焊腳，定位在電池的正極或負極上。

-第三步：適當預熱焊槍，確保溫度控制在合理范圍，避免過熱。

-第四步：用焊槍在焊腳與電池極之間點焊幾秒鐘，讓焊錫融化并形成牢固的連接。

-第五步：觀察焊點是否平整、沒有焊錫橋或空洞。

-第六步：用絕緣帶或熱縮管覆蓋焊接部分，避免短路。

4.注意事項

-控制溫度：避免過高溫度導致電池內部化學反應激烈甚至爆炸。

-控制時間：焊接時間不宜過長，一般幾秒鐘即可。

-保持通風：焊接過程中產生的煙霧應在通風良好的環境下散發。

-逐步操作：避免一次性長時間焊接，逐步加熱，減少對電池的損傷。

1.安全高質量

焊接過程中，應佩戴防護眼鏡，避免焊錫飛濺傷到眼睛。操作時應在通風良好的環境中進行，減少吸入焊煙。

2.保護電池

-不要用焊槍長時間對準電池，控制溫度和時間。

-避免焊接時電池過熱，導致爆炸或泄漏。

-完成焊接后，等待電池冷卻再使用。

3.處理廢棄焊錫

使用完畢后，焊錫殘留物應妥善處理，不應隨意亂扔，以免污染環境。
